แบบบ้านรองรับป้องกันแผ่นดินไหว

แบบบ้านป้องกันรองรับแผ่นดินไหว

จากภัยธรรมชาติแผ่นดินไหวซึ่งเกิดขึ้นในช่วงเดือน พฤษภาคม 2557 ที่ผ่านมาในเขตภาคเหนือตอนบนของประเทศไทย เป็นผลทำให้เกิดความเสียหายอย่างมากมายทั้งอาคารบ้านเรือน สถาบันการศึกษา วัดวาอารามต่างๆ ซึ๋งภัยธรรมชาติดังกล่าวเป็นเหตุการณ์แผ่นดินไหวครั้งที่ร้ายแรงที่สุดเท่าที่เคยปรากฏ และมีหลักฐานในประเทศไทยก็ว่าได้

จากเหตุการณ์ทำให้เกิดการตื่นตัวในแวดวงวิชาการในการป้องกันเหตุแผ่นดินไหวที่จะทำลายอาคารบ้านเรือนที่อยู่อาศัย โดยนักวิชาการซึ่งเป็นผู้เชี่ยวชาญแผ่นดินไหว ได้ทำงานวิจัยที่เกี่ยวข้องกับการก่อสร้างอาคารที่จะช่วงป้องกันและรองรับการเสียหายของแผ่นดินไหวได้อย่างมีประสิทธิภาพมากขึ้น ทางเราจึงขอนำเสนอบทความดังกล่าวซึ่งคัดลอกมาจาก เว็บผู้จัดการออนไลน์ http://www.manager.co.th ซึ่งจะช่วยให้ท่านที่กำลังจะสร้างบ้านในเขตพื้นที่เสียงภัยได้นำหลักการไปประยุกต์สร้างบ้านของตัวเอง โดยมีรายละเอียดดังนี้นะครับ

รศ.ดร.อมร พิมานมาศ รองเลขาธิการสภาวิศวกร อาจารย์ประจำสถาบันเทคโนโลยีนานาชาติสิรินธร มหาวิทยาลัยธรรมศาสตร์ นักวิจัยโครงการ “ศึกษาวิธีการออกแบบและเสริมกำลังอาคารในประเทศเพื่อต้านทานแผ่นดินไหว” สำนักงานกองทุนสนับสนุนการวิจัย (สกว.)ได้เสนอตัวอย่างการเสริมเหล็กในโครงสร้างบ้านปูนเพื่อต้านแผ่นดินไหว โดยมีรายละเอียดของ คาน เสา ข้อต่อระหว่างคานและเสา และการทำของอที่ปลายเหล็กปลอก ดังนี้

1.แบบเสริมเหล็กคาน
บริเวณที่ต้องเสริมเหล็กให้แข็งแรงคือบริเวณปลายคานทั้งสองด้าน ดังนั้นการเสริมเหล็กปลอกในคานจะแบ่งเป็น 2 บริเวณ คือ 1. บริเวณปลายคานวัดออกมาจากเสาสองเท่าของความลึกคาน ให้เสริมเหล็กปลอกมีระยะเรียงไม่เกิน หนึ่งในสี่ของความลึกคาน และ 2. บริเวณกลางคานให้เสริมเหล็กปลอกมีระยะเรียงไม่เกิน ครึ่งหนึ่งของความลึกคาน เช่น คานลึก 40 ซม. ต้องเสริมเหล็กปลอกขนาดไม่เล็กกว่า 6 มม. มีระยะเรียงไม่เกิน 10 ซม. (หรือหนึ่งในสี่ของความลึกคาน) ในระยะ 80 ซม. จากปลายคานทั้งสองด้าน ส่วนบริเวณตรงกลางใช้เหล็กปลอกขนาดไม่เล็กกว่า 6 มม. วางเรียงกันไม่เกิน 20 ซม. (หรือครึ่งหนึ่งของความลึกคาน)

2.แบบเสริมเหล็กเสา
บริเวณที่ต้องให้ความสำคัญเป็นพิเศษ คือ ปลายเสาทั้งด้านบนและด้านล่าง การเสริมเหล็กปลอกในเสาจึงแบ่งเป็น 2 บริเวณเช่นกัน คือ 1. บริเวณปลายเสาวัดออกมาเป็นระยะ 50 ซม. ให้เสริมเหล็กปลอกมีระยะเรียงไม่เกิน ครึ่งหนึ่งของขนาดเสา และ 2. บริเวณกลางความสูงเสาให้เสริมเหล็กปลอกมีระยะเรียงไม่เกิน ขนาดเสา เช่น เสาหน้าตัด 20x20 ซม. ต้องเสริมเหล็กปลอกขนาดไม่เล็กกว่า 6 มม. ในระยะ 50 ซม. ที่ปลายบนและล่าง ให้มีระยะเรียงไม่เกิน 10 ซม. (หรือครึ่งหนึ่งของขนาดเสา) แต่แนะนำให้ใช้เพียง 7.5 ซม. ส่วนบริเวณตรงกลางความสูงเสาให้เสริมเหล็กปลอกขนาดไม่เล็กกว่า 6 มม. วางเรียงกันไม่เกิน 20 ซม. (ขนาดเสา) แต่แนะนำให้ใช้เพียง 15 ซม. ซึ่งดีกว่ามาตรฐาน ในขณะที่เสาตอม่อหรือเสาใต้ถุนบ้านให้เสริมเหล็กปลอกมีระยะเรียงไม่เกิน ครึ่งหนึ่งของขนาดเสา ตลอดความสูงของเสา

3. แบบเสริมเหล็กข้อต่อคาน-เสา
ข้อต่อคือบริเวณที่คานและเสามาต่อกัน มีหน้าที่สำคัญในการยึดชิ้นส่วนต่างๆเข้าด้วยกัน หากข้อต่อเสียหายรุนแรง อาจจะทำคานและเสาหลุดแยกออกจากกันแล้วทำให้โครงสร้างถล่มได้ ดังนั้นต้องเสริมเหล็กปลอกในข้อต่อคานเสาเพื่อป้องกันการวิบัติด้วย โดยต้องเสริมเหล็กปลอกขนาดไม่เล็กกว่า 6 มม. และมีระยะระหว่างเหล็กปลอกไม่เกินด้านแคบของเสา เช่น เสาขนาด 20 x 20 ซม. ระยะเรียงของเหล็กปลอกในข้อต่อต้องไม่เกิน 20 ซม. (หรือหากใช้เพียงครึ่งหนึ่งหรือ 10 ซม. ก็จะดีมาก)

4. แบบเสริมเหล็กที่ปลายคานตัวนอก
คานที่บรรจบกับเสาต้นนอก จะต้องงอฉากที่ปลายเหล็กบนและเหล็กล่างในคาน ให้ฝังเข้าไปในเสา เพื่อให้เกิดการยึดระหว่างคานกับเสาอย่างแข็งแรง หากไม่งอฉากแล้ว คานอาจจะหลุดแยกจากเสาได้ เมื่อเกิดการสั่นสะเทือนอย่างรุนแรงจากแผ่นดินไหว

5. แบบของเหล็กปลอกต้านแผ่นดินไหว เหล็กปลอกคือเหล็กเป็นวงที่พันรอบเหล็กแกน เป็นเหล็กที่มีหน้าที่สำคัญสองประการคือ 1. ป้องกันการการกะเทาะหลุดของคอนกรีต และ 2. ป้องกันการคดงอของเหล็กแกน แต่ในเหตุการณ์แผ่นดินไหวที่เชียงรายพบว่า ปริมาณเหล็กปลอกที่เสริมในเสาน้อยเกินไป อีกทั้งวิธีการดัดงอเหล็กปลอกยังไม่แข็งแรงพอ จึงเป็นสาเหตุให้เหล็กปลอกง้างหลุดออกมาเป็นจำนวนมาก การเสริมเหล็กปลอกให้แข็งแรงนั้น ปลายเหล็กปลอกควรดัดทำมุม 135 องศาแล้วฝังเข้าไปในแกนคอนกรีตเพื่อยึดเหล็กปลอกให้ตรึงแน่นอยู่กับแกนเสา หากไม่งอ 135 องศาแล้ว เหล็กปลอกจะถูกคอนกรีตดันจนง้างหลุดออกจากเสาได้"




แบบเสริมเหล็กข้อต่อ















































แบบเหล็กของอต้านแผ่นดินไหว











แบบการงอเหล็กเข้าสู่เสา







นอกจากนั้นในรายงานของสำนักข่าว คมชัดลึก http://www.komchadluek.net/ ได้สรุปงานวิจัยของ รศ.ดร.อมร พิมานมาศ ซึ่งได้นำเสนอ 10 แนวทางการออกแบบอาคารในเขตเสี่ยงภัยแผ่นดินไหว ซึ่งเป็นแนวทางที่ทำได้ไม่ยาก และเหมาะกับการก่อสร้างในบ้านเรา ประกอบด้วย

1) วัสดุก่อสร้างต้องได้มาตรฐาน คอนกรีตต้องมีกำลังรับน้ำหนักไม่น้อยกว่า 240 กก.ต่อตารางเซนติเมตร หรือมากกว่านั้น เหล็กเส้นต้องเป็นเหล็กได้มาตรฐาน มี มอก. รองรับ การใช้คอนกรีตที่ด้อยคุณภาพหรือเหล็กไม่เต็มเส้นจะทำให้โครงสร้างไม่แข็งแรง

2) เสาบ้านต้องมีขนาดไม่ต่ำกว่า 20 ซม. เสาที่มีขนาดใหญ่ยิ่งต้านแผ่นดินไหวได้ดี เพราะเสาเป็นโครงสร้างหลักที่ต้องต้านแผ่นดินไหว หากเสาเล็กเกินไป อาจทำให้โครงสร้างอาคารไม่แข็งแรงและพังถล่มได้โดยง่าย

3) เหล็กเส้นในเสาต้องมีจำนวนไม่น้อยกว่า 4 เส้น และมีขนาดไม่ต่ำกว่า 12 มม.

4.เสาทุกต้นต้องเสริมเหล็กปลอก โดยเหล็กปลอกต้องพันเป็นวงรอบเหล็กแกน เหล็กปลอกที่ใช้ต้องมีขนาดไม่เล็กกว่า 6 มม. หากใช้เหล็กขนาด 9 มม. ได้ยิ่งดี และต้องพันเหล็กปลอกให้ถี่ๆ โดยเฉพาะที่โคนเสาและปลายเสาด้านบนต้องวางเหล็กปลอกจำนวนอย่างน้อย 10 วง ในระยะ 50 ซม. วัดจากปลายด้านบนและปลายด้านล่างของเสาทุกต้น โดยเฉพาะอย่างยิ่งเสาชั้นล่างสุดต้องระมัดระวังเป็นพิเศษ

5.ข้อต่อหรือบริเวณที่คานและเสามาบรรจบกันจะต้องเสริมเหล็กปลอกเช่นกัน โดยต้องใช้เหล็กปลอกขนาดไม่เล็กกว่า 6 มม. จำนวนไม่น้อยกว่า 4 เส้น พันรอบเหล็กแกนในบริเวณข้อต่อ

6.คาน ซึ่งเป็นชิ้นส่วนที่สำคัญ หากสามารถพันเหล็กปลอกที่บริเวณปลายคานให้ถี่ๆ ได้ จะทำให้โครงสร้างแข็งแรงขึ้น

7.หลีกเลี่ยงการต่อเติมส่วนต่างๆ ของโครงสร้างเอง เช่น การต่อเติมชั้นลอยอาจทำให้เสาปกติกลายเป็นเสาสั้นและอาจทำให้ถูกเฉือนขาดได้ง่าย

8.ต้องระวังการก่อสร้างบ้านที่ชั้นล่างเปิดโล่ง แนวทางป้องกันควรทำค้ำยันไม้หรือเหล็กจากมุมล่างของเสาต้นหนึ่งไปยังมุมบนของเสาต้นถัดไปเป็นรูปกากบาท จะทำให้ชั้นที่เปิดโล่งนั้นมีความแข็งแรงเพิ่มขึ้นไม่พังถล่มลงมา

9.การก่อกำแพงอิฐต้องก่อให้ตลอดความสูงของเสา ห้ามปล่อยให้มีช่องว่าง เพราะจะทำให้เกิดการเฉือนขาดได้ง่ายๆ

10.ในการก่อสร้างบ้านที่แข็งแรงนั้น ควรมีวิศวกรโยธาเป็นผู้ออกแบบและควบคุมการก่อสร้าง

ทั้งนี้จากการสำรวจพื้นที่ความเสียกหายของอาคารบ้านเรือนในเขตจังหวัดเชียงรายโดยสภาวิศวกรรมเแห่งประเทศไทยนั้น ได้สรุปสาเหตุความเสียหายว่าเกิดจาการก่อสร้างอาคารในส่วนของ คาน และ เสาซึ่งไม่ได้มาตราฐาน ดังนั้นจึงได้แนะนำการก่อสร้างในส่วนโครงสร้างหลักและเสาไว้ได้อย่างน่าสนใจโดยแบ่งตามระดับความเสียหายดังนี้คือ

1.ความเสียหายระดับ 4 หรือรุนแรงมากที่สุด: บ้านที่ใช้เสาปูนไม่ได้มาตรฐาน เช่น เสาขนาดเล็กกว่า 20 ซม. หรือเสริมเหล็กแกนไม่ครบ 4 เส้นตามมาตรฐาน จะพังถล่มโดยสิ้นเชิง เช่น เสาหัก หรือขาดจากกัน ทำให้บ้านทรุดและพังถล่มลงมา

2.ความเสียหายระดับ 3 หรือรุนแรงมาก: บ้านที่ใช้เสาปูนขนาด 20 ซม. เสริมเหล็กแกน 4 เส้นขึ้นไป แต่เสริมเหล็กปลอกขนาด 4 มม. มีระยะเรียงระหว่างเหล็กเท่ากับ 20 ซม. จะเกิดความเสียหายที่ปลายบนและปลายล่างของเสาอย่างรุนแรง คอนกรีตแตกระเบิดออก เหล็กปลอกง้างหลุด เหล็กแกนโก่งงอ บิดเบี้ยว แม้ว่าอาคารจะยังไม่พังถล่ม แต่พื้นชั้นสองอาจทรุดตัวแล้ว ดังนั้นต้องรีบซ่อมแซมและเสริมเหล็กใหม่แทนที่เหล็กเดิมที่คดงอโดยเร็ว

3.ความเสียหายระดับ 2 หรือปานกลาง : บ้านที่ใช้เสาปูนขนาด 25 ซม. เสริมเหล็กแกน 4 เส้นขึ้นไป แต่เสริมเหล็กปลอกไม่พอ คือ ใช้เหล็กปลอกขนาด 4 มม. มีระยะเรียงระหว่างเหล็กปลอกเท่ากับ 25 ซม. เกิดความเสียหายที่ปลายบนและปลายล่างของเสาปานกลาง คอนกรีตไม่ถึงขั้นแตกระเบิด มีเฉพาะคอนกรีตส่วนเปลือกที่หลุดออกมาบ้าง อาจสังเกตเห็นเหล็กเสริมได้ แต่เหล็กเสริมยังไม่คด จัดเป็นความเสียหายที่เปลือกคอนกรีตเท่านั้น สามารถซ่อมแซมได้โดยฉาบปูนเกราท์เข้าไปในบริเวณที่เสียหาย

4.ความเสียหายระดับ 1 หรือเล็กน้อย : บ้านที่ใช้เสาปูนขนาด 30 ซม. เสริมเหล็กแกน 4 เส้นขึ้นไป แต่เสริมเหล็กปลอกขนาด 6 มม. มีระยะเรียงเหล็กปลอก 30 ซม. ได้รับความเสียหายที่ปลายบนและล่างเพียงเล็กน้อย แค่ผิวคอนกรีตหลุดถลอกออกมา ไม่กระทบต่อโครงสร้าง สามารถซ่อมแซมได้ โดยฉาบปูนเกราท์เข้าไปในบริเวณที่เสียหาย สามารถใช้งานโครงสร้างได้ดังเดิม



จากการวิเคราะห์โครงสร้างที่ได้รับความเสียหาย พบว่าปัจจัยที่สำคัญต่อความแข็งแรงของโครงสร้างบ้านปูนคือเสาอาคาร ดังนั้นจึงขอแนะนำกฎ 4 ข้อ สำหรับการก่อสร้างเสาบ้านปูนในเขตเสี่ยงแผ่นดินไหว ดังนี้

1.เสาของบ้านปูนที่มีความสูง 2 ชั้น ควรมีขนาดไม่น้อยกว่า 20-25 ซม. และขนาดไม่น้อยกว่า 30-35 ซม. สำหรับความสูง 3 ชั้น

2.เหล็กแกนในเสาต้องไม่น้อยกว่า 4 เส้น หากใช้ 6 เส้นหรือ 8 เส้นจะดีมาก และขนาดของเหล็กแกนต้องไม่เล็กกว่า 12 มม. หากใช้เหล็ก 16 มม. ได้ยิ่งดี เพื่อให้เหล็กไม่คดงอได้ง่ายเมื่อคอนกรีตกะเทาะหลุดออก

3.เหล็กปลอก สำหรับบ้าน 2 ชั้น ควรใช้ไม่น้อยกว่า 6 มม. พันรอบเหล็กแกนเสาให้มีระยะเรียงไม่เกิน 7.5 ซม. ส่วนบ้าน 3 ชั้นควรใช้เหล็กปลอกไม่น้อยกว่า 9 มม. พันรอบเหล็กแกนให้มีระยะเรียงไม่เกิน 7.5 ซม. ตำแหน่งที่พันเหล็กปลอกถี่นี้ให้วัด 50 ซม. จากปลายบนและปลายล่างของเสา ส่วนตรงกลางเสาให้ใช้ระยะเรียงเหล็กปลอกเป็นสองเท่าหรือ 15 ซม. ได้

4.เสาตอม่อ หรือเสาใต้ถุนบ้าน ควรมีขนาดใหญ่กว่าเสาชั้นบนด้านละ 5 ซม. และควรเสริมเหล็กปลอกให้ถี่ตามข้อ 3 ตลอดความสูงเสา

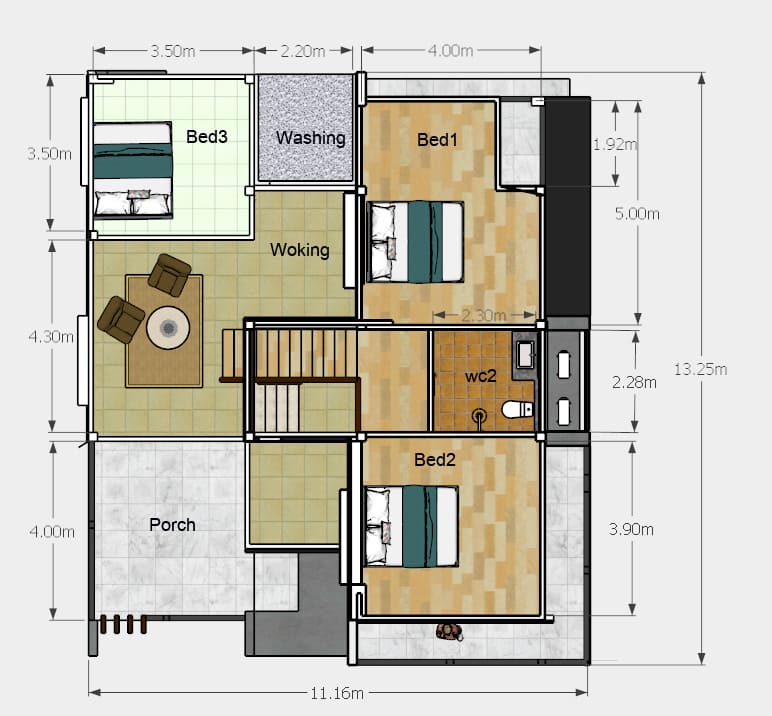

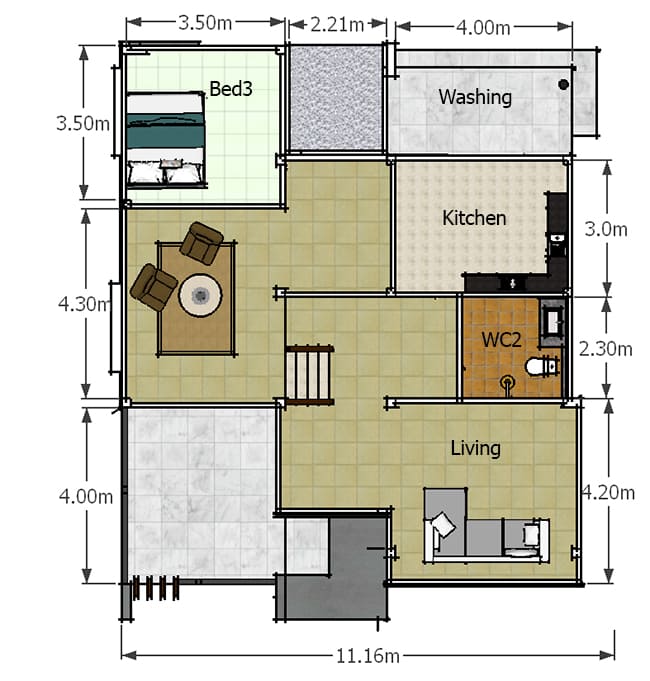

จากบทความวิชาการที่เกี่ยวข้องทาง Moderate ได้นำหลักการมาออกแบบ แบบบ้านของModerate ตั้งแต่รหัสแบบบ้าน MD13 ให้เป็นแบบบ้านป้องกันแผ่นดินไหวซึ่งช่วยเสริมความมั่นใจในการอยู่อาศัยซึ่งส่งผลต่อทรัพย์สินและสภาพจิตใจ ที่อาจจะเกิดขึ้นได้ทุกพื้นที่ในประเทศไทยในอนาคต
